MI加热电缆分为发热端和不发热端,其中不发热端由钢质的外护套、绝缘填充物、不发热芯组成(俗称:冷端),外露预留导线长度1.5M,

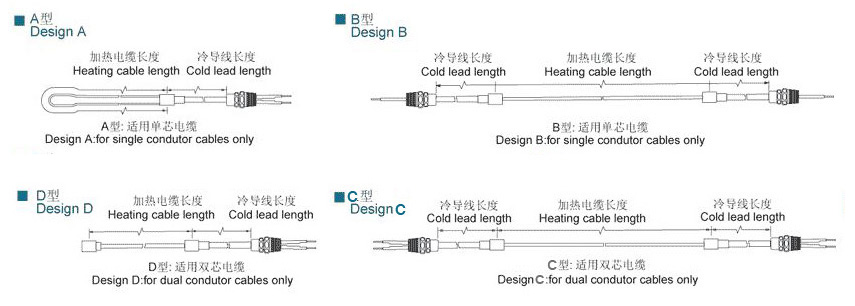

MI加热电缆冷端尺寸一般为500-600mm,具体情况详细见以下内容,,出厂需焊接与发热端用于连接电源线,具有防水防潮密封的作用,其中包括NPT-螺纹连接器(包括卡套、螺栓)又称格兰连接器,具体结构参见下图:
根据MI加热电缆单双芯不同型号设计及冷端线长度,冷端及格兰尺寸(单位ft)均不同,参照下表:
|
|
|
设计A,D,E
|
|
设计B
|
|
冷端线参考编号
|
冷端线尺寸
|
最大电压(v)
|
最大电流
|
格兰尺寸
|
最大电流
|
格兰尺寸
|
14NS
|
14
|
600
|
15
|
1/2”
|
20
|
1/2”
|
12NS
|
12
|
300
|
20
|
1/2”
|
--
|
--
|
12NS
|
12
|
600
|
20
|
1/2”
|
25
|
1/2”
|
10NS
|
10
|
600
|
30
|
3/4”
|
40
|
1/2”
|
8NS
|
8
|
600
|
50
|
3/4”
|
70
|
1/2”
|
帮助资料:
英制单位与公制单位的换算方法是L(ft)x0.3048=L(m)
公制单位与公制单位的换算方法是L(m)x3.2808=L(ft)
