安徽环瑞中温自限温电热带参数及安装说明

2013-5-20 来源：浏览：6336

自控温电热带概述：

自控温电伴热带（简称自调控电伴热线、自限温电热带）是新一代唯一带状恒温电加热器。其发热元件的电阻率具有很高的正温度系数“PTC”（Postive Temperature Coefficent）且相互并联。特点是：能够自动限制加热时的温度，并随被加热体系的温度自动调节输出功率而无任何附加设备；可以任意裁短或在一定长度范围内接长使用，并允许多次交叉重叠而无高温过热点及烧毁之虑。这些特点使伴热电缆具有：防止过热，使用维护简便及节约电能等优点。适合于管道、设备及容器控温、伴热、保温、加热，特别是其中的物料容易分解、变质、析晶、凝聚冻结时。在石油、化工、电力、冶金、轻工、食品、冷冻、建筑、煤气、农副产品生产、加工及其它部门具有广泛的用途。

伴热电缆由纳米导电碳粒和两根平行母线外加绝缘层构成，由于这种平行结构，所有“鸠兹”牌电伴热线均可以在现场被切成任何长度，采用二通或三通接线盒连接。

安徽环瑞自控温伴热带核心技术—国家发明专利、省高新技术产品

1、在伴热带的金属导体与PTC发热体之间增加低电阻过渡层，改善了导体与PTC发热体的界面接触电阻，降低了启动电流，延长了产品寿命。

2、发明以束代绞预恒张力绞线方法。保证了低电阻过渡层超薄大长度挤出的需要。

3、保证了低电阻过度层超薄大长度挤出的需要采用双芯双层超薄共挤工艺方法，使低电阻过渡层与PTC发热体3在熔融状态下同时成型粘在一起，接触良好，没有了膨胀差异，使启动电流降低。

安徽环瑞自限温电伴热带，管道电加热带防爆阻燃系列获得省高新技术产品，国际CE认证，工业防爆生产许可证

ZXW/ZBR/ZKW/ZBW/ZWK/ZHR/DZ/HV/ZKWZ对应国外型号瑞侃QTVR和赛盟RBX系列

自限温电伴热带（又称：自控温电热带，自调控伴热电缆）广泛应用于石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区和腐蚀区.

产品型号：ZBR-J ZBR-B ZBR-P ZBR-F ZBR-PB ZBR-PB₄₆

中温型：ZHR（ZXW、ZBR、ZKW、ZBW、ZWK、ZHR、DZ、HV、ZKWZ、ZZL）对应国外型号瑞侃QTVR和赛盟RBX系列

自限温电热带型号

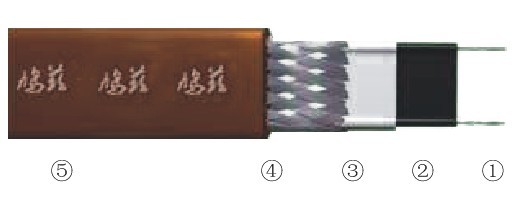

电缆结构：

1、铜芯导线	2、导电塑料层
3、聚烯烃绝缘层	4、镀锡铜丝屏蔽层
5、氟塑料护套

技术指标：

1、标准颜色：	棕色、褐色
2、温度范围：	最高维持温度105℃
	最高表面温度105℃±5℃
	最高承受温度：改良性聚烯烃105℃、阻燃聚烯烃135℃ 含氟聚烯烃180℃、全氟材料205℃
3、施工温度：	最低：—30℃
4、热稳定性：	由10℃至99℃间来回循环300次后，电热带发热量维持在90%以上
5、弯曲半径：	20℃室温时为25．4mm；—30℃低温时为35．0mm
6、绝缘电阻：	电缆长度100m，环境温度75℃时，用2500VDC 摇表摇试1分钟,绝缘电阻(导经与屏蔽间)最小值为1200MΩ
工作电压：	12V 24V 36V 110V 220V 380V

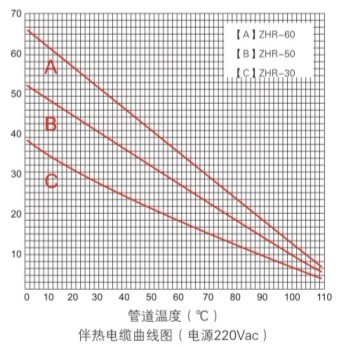

10℃输出功率：	25W/m 35W/m 40W/m 45W/m 50W/m 60W/m
防爆标志：	ExeⅡT4
防爆合格证：	证书号：CNEx05.1101X　　CJEx07.124U CNEx06.0205X
国家专利证书：	证书号：zl2010 2 0236003.7

防爆生产许可证： xk06-014-01058

产品优点：

1、伴热管线温度均匀，不会过热，安全可靠；
2、节约电能；
3、间歇操作时，升温启动快速；
4、安装及运行费用低；
5、安装维护简便；
6、便于自动化管理；
7、无环境污染；
8、适合复杂管线伴热；
9、适用于远离装置的管线伴热；
10、适用于仪表箱及管道防冻。

工程案例


朗盛化学	冀东水泥	法国液空（沈阳站）	国电铜陵电厂	大连甘井子电厂	马鞍山钢铁公司	三门峡铝业	大庆油田油罐保温	焦作化工管道保温	塔里木油田	天津万达广场	西安交通大学

电热带安装注意事项：

1、电热带在储存、搬运、安装及使用时不许扭曲、打结、反复弯折、严禁损坏外护套、坏绝缘。

2、电热带在敷设前应进行外观和绝缘检查。绝缘电阻值应符合产品说明书的规定。

3、施放电热带时不要打硬折或长距离在地面拖拉。

4、固定电热带时，预留活动空间，保证其热胀冷缩不会因此涨短，导致短路现象。

5、电热带接入电压应与其工作电压相符。

6、保持电压稳定，避免电热带频繁开关启动

7、如果接线盒等安装在露天，须倒置。防止雨水进入接线盒，以策安全。

8、遵循电热带产品性能，例如最大使用长度：工业电热带100米，民用电热带30米。低电压电热带30米。

9，电热带安装完毕后，须检测线路安全后，方可安装保温层，必须使用阻燃性，高温伴热的管道罐体，更需考虑保温材质。

电热带一般安装要点：

1、电热带应紧贴于管道下方，或缠绕于管道上。采用铝胶带粘贴每隔0.5~0.8m用耐热胶带将电热带沿径向固定。沿管道平行敷设的电伴热带一般安装在管道下方，且与管道横截面的水平轴线呈45度角，若用2根电伴热带要对称敷设。

2、电热带安装时的最小弯曲半径不得小于其厚度的5—6 倍。

3、接线时，电热带与附件要正确可靠连接，谨防短路。同时将编织网连接起来可靠接地。

4、管道或容器的表面应去毛刺和锐角，避免安装过程中对伴热电缆造成损坏。防锈防腐涂层要干透，电热带绝缘电阻应≥20MΩ(1000VDC)。不要强力拉扯电热带，避免脚踏或重物放置电热带上；电热带与所有配件的型号应与设计要求一致。

5、每隔约50cm将电热带用玻璃纤维压敏胶带或铝胶带固定在干管道上，平敷时尽可能将电热带附在管道下45度下方。

6、在线路的第一供电点和尾端各预留lm长的电热带;在所有散热体如支架、阀门、法兰等处应预留一定长度电热带，以便随时拆除、维修、更换等。

7、在使用二通或三通配件处电热带各端端应预留40cm长，多根电热带应注意合理选择电源点，要便于维修。

8、电热带的安装必须在管路系统全部安装结束，并经水压试验合格后进行。保温层的施工必须在电热带全部安装、调试结束、试送电正常后进行。

9、完成上述安装后，应对其进行绝缘测试，测试电热带线芯与编织网或金属管道之间的电阻应符合产品说明书的要求。

10、保温层材料必须干燥，且要保证材料的质量和厚度，应加防水外罩，在保温层外加警示标签注明“内有电热带”。

11、在容器上安装时，电伴热带应缠绕在容器中下部，通常不超过容器高度的2/3，一般为1/3。

12、安装电伴热带要充分考虑管道附件和设备拆卸的可能性，确保电伴热带本身不损坏。

13、安装附件时，要求胶圈、垫圈、紧固件等齐全，安装正确、紧固，以防松动或盒内进水。

14、在潮湿和腐蚀性环境，必须使用加强型或船用电伴热带。

针对特殊工业管道和不同材质的管道，注意以下事项：

1、仪表管路蒸汽吹扫时，必须在停电2h后进行，吹扫温度不宜长期超过200℃。如温度过高，可预先在管路外敷一层保温毯，再敷设电热带，以防高温将电热带烫坏。

2.17非金属管道的电伴热，应在管外壁与电伴热带之间夹一金属片(铝箔)，以提高伴热效果。

3、仪表管道切勿直接将电热带接到仪表上，会导致电热带频繁启动，导致电流过大，容易出现击穿芯带等事故.

电热带安装方式

一）单根电伴热带施工法
1、玻璃纤维压敏胶带或铝胶带每隔约50Cm处将电伴热带固定于管道上。
2、平敷时尽可能将电伴热带附在管道的下45度侧方。
3、在线路的第一供电点和尾端各预留1m长的电伴热带。
4、按设计图[缠绕系数]布线（系数为整数应平敷以利减少接点）。
5、一切散热体（如支架、阀门、法兰等）应按设计图请求预留所需电伴热带长度，将此段电伴热带缠绕于散热主体上并固定。
下列各点应留意：
*散热体应有设计所需电伴热带的长度。
*电伴热带可相互堆叠或穿插。
*缠绕办法应尽可能使散热体必要时随时可撤除停止维修或改换而不损坏电伴热带或影响其它线路*在运用二通或三通配件处，电伴热带各端应预留40cm长度。
二）螺旋缠绕
如缠绕系数为1.4，即5m管道需求布7m的电伴热带，施工时先将7m长的电伴热带两端固定于一段长度为5m的管道上，然后将松驰的电伴热带缠绕在管道上，并加以固定。
三）多根电伴热带施工法
1、设计图指明缠绕系数为（n=1，2…）普通用于大口径管道上
2、办法如下：
*电伴热带由管道线路一端起布线至尾端再回头至起点，道路等于系数。（但留意最大运用长度）
*电伴热带由管道线路一端至尾端轮番依次布线次数等于系数。
*后备系统，关键管道作后备应急用。所以每一线路都应当作独立线路装置，并有独立的供电点。

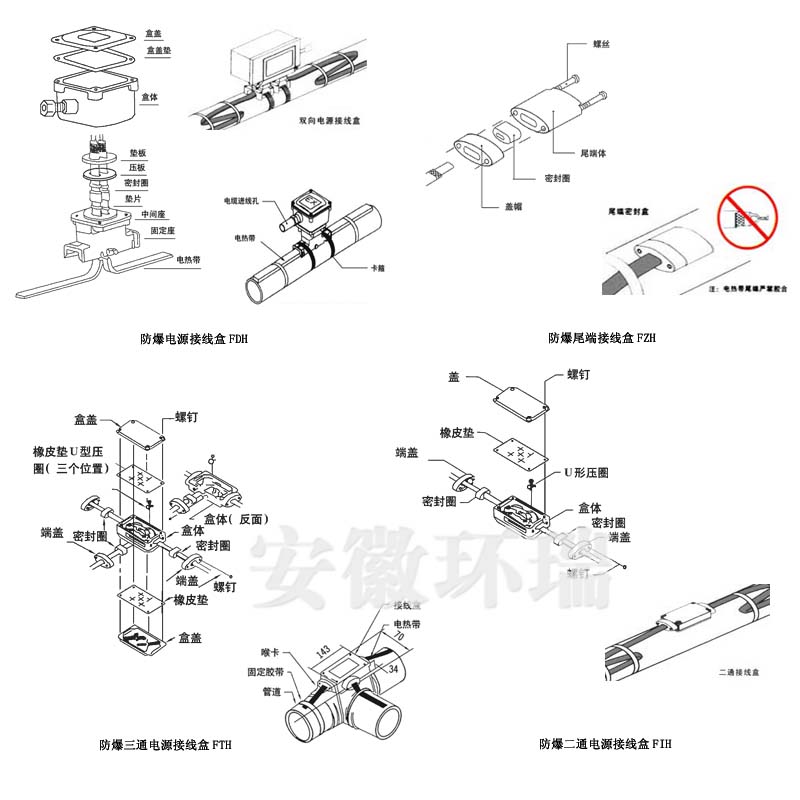

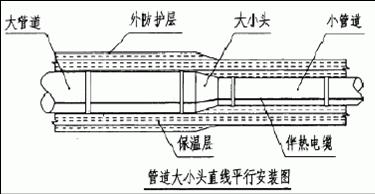

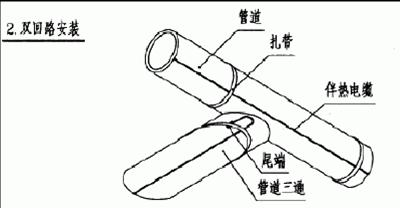

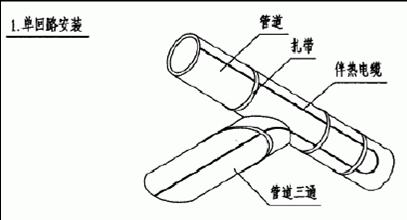

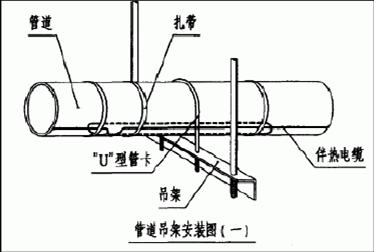

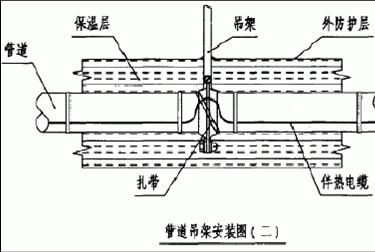

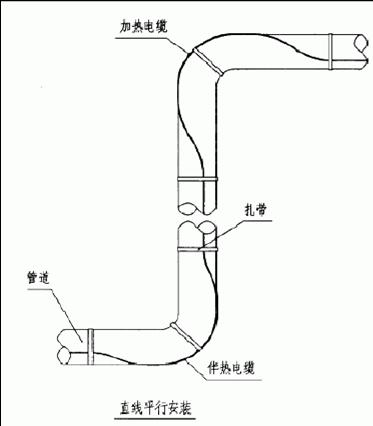

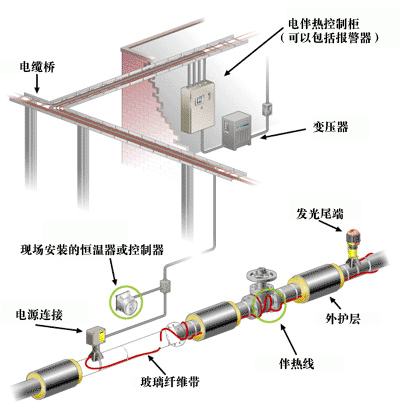

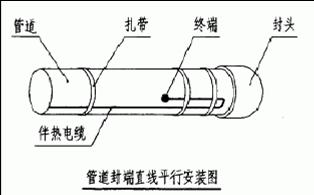

典型电热带安装示意图：
