发热电缆地面辐射采暖系统设计参考
baikeViewInfo={id:"2651562",editable:"true",title:"发热电缆地面辐射采暖系统",expIndex:"0"};
概述
电热辐射供暖系统，是利用电能转换为热能且主要通过热辐射热传递向室内提供热量的一种供暖方式。发热电缆由内到外构造为发热体、绝缘层、接地导线、屏蔽层和护套（不宜小于6mm）。安装方式分类有组合式（干式）和直埋式（湿式）。组合式是预先将发热电缆加工成不同尺寸的加热片或毯，在现场只需进行铺设于配线等组合。直埋式是将发热电缆埋置于墙面、地面或吊平顶等的混凝土填充层、砂浆或石膏粉刷构造层内。
1、 要求
成品发热电缆的性能指标包括变形试验、拉力试验、正反卷绕试验、弯曲和压扁试验、耐燃烧能力试验等。绝缘材料的性能要求包括抗张强度、断裂伸长率、非污染试验、耐臭氧试验、热延伸试验、收缩试验、热冲击性能试验等。具体试验条件和要求参考《额定电压300/500V生活设计加热和防结冰用加热电缆》GB/T 20841-2007。
3、设计选用要点
1）、发热电缆必须经国家电缆质量监督检验部门检验合格，产品的电气安全性能和机械性能，应符合国家相关规定。
2）、发热电缆地面辐射供暖系统的混凝土填充层的厚度不宜小于35mm，混凝土强度等级可采用C15。
3）、电缆的发热导体，应使用纯金属或金属和金材料，并应满足最少50年的非连续正常使用寿命。
4）、发热电缆布线间距应根据其线性功率和单位面积安装功率，按下式确定：
式中：
S——发热电缆布线间距（mm）
px——发热电缆线性功率（W/m）
q——单位面积安装功率（W/m）
5）、采用发热电缆地面辐射供暖方式时，发热电缆的线功率不宜大于20W/m。
6）、发热电缆热线之间的最大间距不宜超过300mm，且不应小于50mm；距离外墙内表面不得小于100mm。
7）、在靠近外窗、外墙等局部热负荷较大区域，发热电缆应较密铺设。
8）、发热电缆的布置，可选择采用平行型（直列性）或回折型（旋转形）。
9）、每个房间宜独立安装一根发热电缆，不同温度要求的房间不宜共用一根发热电缆；每个房间宜通过发热电缆温控器单独控制温度。
10）、发热电缆温控器的工作电流不得超过其额定电流。
11）、发热电缆地面辐射供暖系统可采用温控器与接触器等其他控制设备结合的形式实现控制功能，温控器的选用类型应符合以下要求：高大空间、浴室、卫生间、游泳池等区域，应采用地温型温控器；对需要同时控制室温和限制地表温度的场合应采用双温型温控器。
12）、发热电缆温控器的选型，应考虑使用环境的潮湿情况。
13）、地面的固定设备和卫生洁具下面不应布置发热电缆。
14）、发热电缆系统的供电方式，宜采用AC220V供电。当进户回路负载超过12kW时，可采用AC220V/380V三相四线制供电方式，多根发热电缆接入220V/380V三相系统时应使三相平衡。
15）、供暖电耗要求单独计费时，发热电缆系统的电器回路宜单独设置。
16）、配电箱应具备过流保护和漏电保护功能，每个供电回路应设带漏电保护装置的双极开关。
17）、地面辐射供暖工程施工图设计文件的内容和深度等详细设计内容和施工注意事项可参考JGJ 142-2004《地面辐射供暖技术规程》；电气设计与施工应遵守《民用建筑电气设计规范》JGJ/T 16和《建筑电气工程施工质量验收规范》GB 50303中规定。
4、施工、安装要点
1）、发热电缆应按照施工图纸标定的电缆间距和走向敷设，发热电缆应保持平直。电缆间距的安装误差不应大于10mm。发热电缆敷设前，应对照施工图纸核定发热电缆的型号，并应检查电缆的外观质量。
2）、发热电缆出厂后严禁剪裁和拼接，有外伤或破损的发热电缆严禁敷设。
3）、发热电缆间有搭接时，严禁电缆通电。
4）、发热电缆安装前应测量发热电缆的标称电阻和绝缘电阻，并做自检记录。应确认电缆冷线预留管、温控器接线盒、地温传感器预留管、供暖配电箱等预留、预埋工作已完毕。
5）、电缆的弯曲半径不应小于生产企业规定的限值，且不得小于6倍电缆直径。
6）、发热电缆的热线部分严禁进入冷线预留管。
7）、发热电缆的冷热线接头应设在填充层内。
8）、发热电缆安装完毕，应检测发热电缆的标称电阻和绝缘电阻，并进行记录。
9）、发热电缆供暖系统，应设置接触器与温控器结合的方式进行温度自动调节。温控器宜各室单独设置，水平安装并应牢固固定，不应安装在外墙上，应选择安装在能正确反映室内温度的位置处。
10）、在发热电缆的铺设区内，严禁穿凿、钻孔或进行射钉作业。
11）地面辐射供暖工程施工图设计文件的内容和深度等详细设计内容和施工注意事项可参考JGJ 142-2004《地面辐射供暖技术规程》；电气设计与施工应遵守《民用建筑电气设计规范》JGJ/T 16和《建筑电气工程施工质量验收规范》GB 50303中规定。
5、执行标准
1）、产品标准
《额定电压300/500V生活设计加热和防结冰用加热电缆》GB/T 20841-2007
2）、工程标准
《地面辐射供暖技术规程》JGJ 142-2004
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《建筑地面工程施工及验收规范》 GB 50209-1995
系统的特点 ：

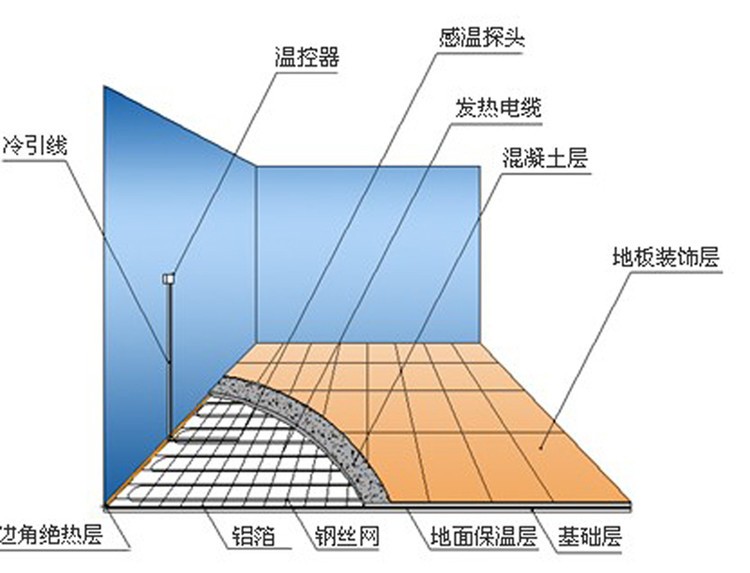

发热电缆采暖系统由发热电缆和温控器两部分组成，发热电缆铺设于地面中，温控器安装于墙面上。当室内环境温度或地面温度低于温控器设定的温度时，温控器接通电源，发热电缆通电后开始发热升温，发出的热量被覆盖着的水泥层吸收，然后均匀地加热室内空气，还有一部分热量以远红外辐射的方式直接释放到室内。该种方式的采暖系统把整个地面作为散热器，室内温度上层低而下层高，有温足而顶凉的感受，使您感到舒适而自然。
发热电缆的发热原理：
发热电缆的发热元件是由铜、镍合金制成的电阻丝，在一根发热电缆内，任意同等长度距离内的阻值是相等的。发热电缆通过密封防水的接线盒与冷线相连，当冷线被加上电压后，电流在发热电缆中通过，由于受到电阻的阻碍，电能转化为热能并以辐射的形式散发出来，其热效率高达97%以上
