自限温电伴热带与恒功率电伴热带的区别分析

2019-5-27   来源:   浏览:3220

  市场上的保温方式比较多,有保温棉、蒸汽热水和电伴热带等,根据需要可以选择相应的保温方式,近年来电伴热带保温越来越受到重视,而电伴热带的型号比较多,有时候用户容易混淆,下面小编就介绍一下自限温电伴热带和恒功率电伴热带区别。

  结构上的区别:

  自限温电伴热带结构剖析

  自限温电伴热带(简称自调控电伴热线、自限温电热带)是新一代恒温电加热器,其发热元件的电阻率具有很高的正温度系数“PTC”Postive Temperature Coefficent)且相互并联。

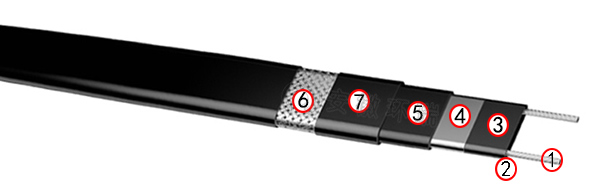

自限温伴热带结构图

自限温伴热带结构图

1.镀锡铜丝导线 2.低电阻过渡层  3ptc芯带  4.改良型聚烯烃内绝缘层(自研制) 5.改良型聚烯烃外绝缘层(自研制) 6.金属屏蔽层  7.低烟无卤外护套层(可定制氟塑料护套)

  串联恒功率电伴热带结构剖析

  串联电加热电缆是一种由芯线发热体的电热产品,即在具有一定电阻的芯线上通过电流,芯线就发出焦耳热,由于芯线单位长度的电阻和通过的电流。在整个长度上是相等的,各处的发热量也就是相等的,不会如并联型电加热随着使用长度的增加造成尾端功率低,因此它主要适用于长距离管线的伴热保温,用一个电源点供电。

串联恒功率电伴热带结构图

1.线芯 2.母线绝缘层  3.外护套  4.金属屏蔽网  5.加强(防腐)护套

  并联恒功率电伴热带结构剖析

  电源母线为平行绝缘铜线,在内绝缘层上缠绕电热丝,并将电热丝每隔一定距离(即发热节长)与母线连接,形成连续并联电阻。母线通电后,各并联电阻发热,因而形成一条连续的加热电缆。

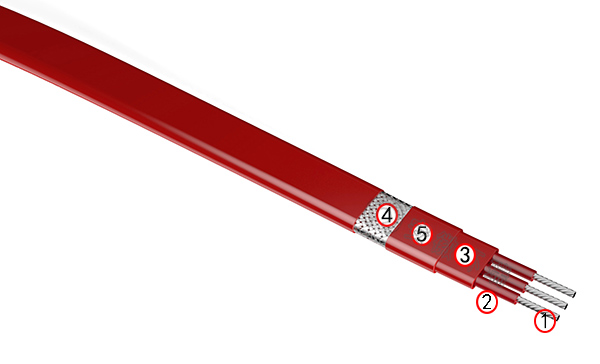

并联恒功率电伴热带结构图

1.芯线 2.芯线绝缘氟塑料 3.骨架层 4.镍铬合金丝 5.绝缘外护套氟塑料 6.金属屏蔽网 7.加强护套氟塑料

  发热原理上区分:

  自限温电伴热带会根据周围的环境温度的变化而改变自身的温度。当温度升高时,导电塑料产生微分子的膨胀,碳粒渐渐分开,引起电路中断,电阻上升,伴热带会自动减少功率输出。当温度变冷时,塑料又恢复到微分子收缩状态,碳粒相应连接起来,形成电路,伴热带发热功率又自动上升。

  恒功率电伴热带,串联恒功率其电阻丝为串联连接方式,他随着通电时间的延续,源源不断的发出热量,形成一条连续的、均匀发热的电伴热带。并联恒功率其电阻丝是并联连接方式,由相互平行的镀锡铜绞线包覆在F46绝缘层中,作为电源母线,并且在内护套外缠绕镍铬合金电热丝,每隔一个固定距离即将电热丝进行焊接,形成一个连续的并联电阻,当电源铜母线通电以后,各并联电阻随之发热,即形成一个连续发热的电热带。但是无论是并联还是串联,他们的输出功率是恒定不变的,并不会因为周围的温度环境改变而改变。

  实际需要用到哪种型号的电伴热带,还需要根据现场环境、维持温度、耐温温度、有没有防爆防腐要求以及安装的便捷性和经济性来选择。
