电伴热带长度实际计算举例说明

2019/10/29   来源:   浏览:3637

  在接触客户的过程中,很多客户比较感兴趣电伴热带的长度怎么计算,这里就给大家实际举例介绍一下电伴热带长度、管道的热损以及总负荷的计算方法。有一条钢质化学管道,管径为4",管长100米,其中球阀2只,管托5只。需维持温度60℃,玻璃纤维保温,厚度50mm,当地低温环境温度-20℃,周围有腐蚀性气体,供电电压220V,求管道的每米热损、总负荷及电伴热带长度。

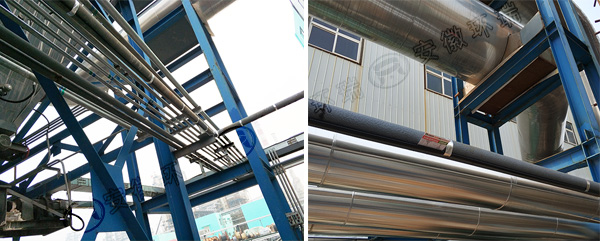

电伴热带安装图

  步骤:

     1、根据以上技术条件,采用归一化损耗因子表进行计算,查表后得损耗因子为9.88,另查保温材料传热系数知玻璃纤维λ=0.036

     2、每米管道热损耗Q=9.88×λ×[60--20]×1.37=38.89w/m

     3、求出球阀及托架热损耗

     Q球阀=0.8×每米管道热损耗Q(每只热损耗)

     =0.8×38.98

     =31.18w

     Q=3×每米管道热损耗(每只托架损耗)

     =3×38.98

     =116.94w

     4、求管道总负荷

  因考虑到选型时的产品标准化,一般选较近的标准功率(往上靠)因此,38.98W/m接近于40w/m,故在计算总负荷时要将此数据列入:Q=Q+Q+Q

      =100 ×40+2×31.18+5×116.94=4000+62.36+584.7=4647.06w

     5、确定电伴热带的长度

     L=1.05×Q/40=1.05×4647.06/40=116.17m 117

  注:1.05为电伴热带长度的安装系数,这样就确定了电伴热带的使用长度为117米。

  当然具体到现场时还有可能会有不同的差别,电伴热带厂家会有技术人员计算并设计好伴热系统,所以用户也不用担心,用户只需要把厂家需要的参数提供好就行了。
